STRUKTUR KOMPUTER

Jawaban no 1.2.4.6

Secara fisik, Komputer terdiri dari beberapa komponen yang merupakan suatu sistem. Sistem adalah komponen-komponen yang saling bekerja sama membentuk suatu kesatuan. Apabila salah satu komponen tidak berfungsi, akan mengakibatkan tidak berfungsinya suatu komputer dengan baik.

1. Input Device
Unit ini berfungsi sebagai media untuk memasukkan data dari luar ke dalam suatu memori dan processor untuk diolah guna menghasilkan informasi yang diperlukan. Input devices atau unit masukan yang umumnya digunakan personal computer (PC) adalah keyboard dan mouse, keyboard dan mouse adalah unit yang menghubungkan user (pengguna) dengan komputer. Selain itu terdapat joystick, yang biasa digunakan untuk bermain games atau permainan dengan komputer. Kemudian scanner, untuk mengambil gambar sebagai gambar digital yang nantinya dapat dimanipulasi. Touch panel, dengan menggunakan sentuhan jari user dapat melakukan suatu proses akses file. Microphone, untuk merekam suara ke dalam komputer.
Input device berfungsi sebagai media untuk memasukkan data dari luar sistem ke dalam suatu memori dan processor untuk diolah dan menghasilkan informasi yang diperlukan. Data yang dimasukkan ke dalam sistem komputer dapat berbentuk signal input dan maintenance input. Signal input berbentuk data yang dimasukkan ke dalam sistem komputer, sedangkan maintenance input berbentuk program yang digunakan untuk mengolah data yang dimasukkan. Jadi Input device selain digunakan untuk memasukkan data dapat pula digunakan untuk memasukkan program. Berdasarkan sifatnya, peralatan input dapat digolongkan menjadi dua yaitu :
• Peratalan input langsung, yaitu input yang dimasukkan langsung diproses oleh alat pemroses. Contohnya : keyboard, mouse, touch screen, light pen, digitizer graphics tablet, scanner.
• Peralatan input tidak langsung, input yang melalui media tertentu sebelum suatu input diproses oleh alat pemroses. Contohnya : punched card, disket, harddisk.

2. Process Device
Otak sebuah komputer berada pada unit pemrosesan. Unit pemrosesan ini dinamakan CPU. Fungsi CPU adalah sebagai pemroses dan pengolah data yang selanjutnya dapat menghasilkan suatu informasi yang diperlukan. Pada komputer mikro unit pemrosesan ini disebut dengan (pemroses mikro) atau processor yang berbentuk yang terdiri dari ribuansampai jutaan IC. Fungsi utama dari CPU bekerja dengan aritmatika dan logika terhadap data yang terdapat dalam memori atau yang dimasukkan melalui unit masukkan sepertikeyboard, scanner, atau joystick. Kecepatan atau CPU ini diukur dengan satuan hitung hertz atau clock cycles. Saat ini, komputer memiliki kecepatan processor sampai giga hertz. 1 Giga Herzt sama dengan 1.000.000.000 herzt. Perkembangannya processor yang pertama kali muncul tahun 1990-an adalah pentium dengan kecepatan 75 Mega Hertz, dan saat ini kecepatannya sudah mencapai 3 Giga Hertz lebih dengan processor Pentium IV. Seiring dengan kecepatan Pentium IV, telah pula diperkenalkan processor dengan teknologi mobile yaitu Centrino (Pentium M – Centrino) jenis processor ini baru terdapat pada komputer-komputer built up, laptop, notebook. Saat ini, processor yang terbaru adalah Dual Core (Core Duo). Processor ini memiliki dua kecepatan giga hertz seperti memiliki dua processor. Beberapa produsen processor yang terkenal adalah Intel, AMD dan Cyrix. CPU bekerja berdasarkan instruksi suatu software, atau instruksi suatu program.

a. ALU ( Arithmetical Logical Unit )Fungsi unit ini adalah untuk melakukan suatu proses data yang berbentuk angka dan logika, seperti data matematika dan statistika. ALU terdiri dari register-register untuk menyimpan informasi. Tugas utama dari ALU adalah melakukan perhitungan aritmatika (matematika) yang terjadi sesuai dengan instruksi program. Sirkuit yang digunakan oleh ALU ini disebut dengan adder karena operasi yang dilakukan dengan dasar penjumlahan. Tugas lain dari ALU adalah melakukan keputusan dari operasi sesuai dengan instruksi program yaitu operasi logika (logical operation). Operasi logika meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu :

* Sama dengan (=)
* Tidak sama dengan ( <> )
* Kurang dari ( < )
* Kurang atau sama dengan dari ( <= )
* Lebih besar dari ( > )
* Lebih besar atau sama dengan dari ( >= )

b. CU ( Control Unit )Fungsi unit ini adalah untuk melakukan pengontrolan dan pengendalian terhadap suatu proses yang dilakukan sebelum data tersebut dikeluarkan (output). Selain itu CU menafsirkan perintah dan menghasilkan sinyal yang tepat untuk bagian lain dalam sistem komputer. Unit ini mengatur kapan alat input menerima data dan kapan data diolah serta kapan ditampilkan dari program komputer. Bila terdapat instruksi perhitungan atau logika maka unit ini akan mengirim instruksi tersebut ke ALU. Dengan demikian tugas dari Control Unit ini adalah :

* Mengatur dan mengendalikan alat-alat input dan output
* Mengambil instruksi-instruk dari memori utama
* Mengambil data dari memori utama (jika diperlukan) untuk diproses
* Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja dari ALU
* Menyimpan hasil proses ke memori utama. Fungsi peralatan yang terdapat dalam CPU dibagi menjadi 3 Macam yaitu :
a. Peralatan Proses ( Process Storage)

Peralatan Proses adalah alat yang digunakan untuk melakukan suatu pemrosesan data. Yang termasuk peralatan proses adalah sebagai berikut.

1.) Processor Alat ini berfungsi sebagai pengolah data, processor merupakan bagian yang sangat penting dalam komputer. Kehandalan suatu komputer dapat dilihat dari processor yang digunakannya, misalnya Processor : Intel Pentium 4, AMD, Centrino dan Core Duo. Semakin tinggi tingkatan processor-nya semakin baik fungsi komputer tersebut.
2.) Register Register merupakan jenis memori yang terdapat pada processor dan sebagai memori internal processor. Register merupakan memori yang mempunyai kecepatan tinggi 5 sampai 10 kali dibandingkan memori utama. Register digunakan untuk menyimpan instruksi dan data yang sedang diproses oleh CPU, sedang instruksi-instruksi dan data lainnya yang menunggu giliran untuk diproses masih disimpan di memori utama.
3.) Cache memoriMerupakan memori yang dapat meningkatkan kecepatan komputer dan dikatakan sebagai memori perantara.
4.) ROM ( Read Only Memory)Memori dalam CPU berfungsi membantu proses kerja komputer. ROM adalah salah satu memori, mempunyai sifat hanya dapat dibaca dan tidak bisa diubah dan mempunyai sifat yang permanen atau tetap (non volatile). ROM mulai berfungsi saat menghidupkan komputer.Sebagian perintah ROM ini dipindakan juga ke dalam RAM berupa instruksi atau syntax-syntax. Misalnya, untuk melihat isi file dengan perintah DIR dan untuk mengecek kapasitas disket atau harddisk dengan CHKDSK, ROM bersifat tetap atau permanen bila terjadi mati listrik, file pada ROM tidak akan hilang. Instruksi yang tersimpan dalam ROM disebut dengan microinstruction atau firmware karena hardware dan software dijadikan satu oleh pabrik pembuatnya. Apabila isi dari ROM hilang atau rusak maka sistem dari komputer tidak dapat berfungsi, oleh karena itu pabrik komputer merancang ROM hanya dapat dibaca saja dan tidak dapat dirubah. Selain ROM terdapat pula jenis ROM yang dapat diprogram kembali yaitu PROM (Programmable Read Only Memory), yang hanya dapat diprogram satu kali dan tidak dapat diubah kembali. Kemudian terdapat pula jenis lain yang disebut dengan EPROM (Erasable Programmable Read Only Memory) yang dapat dihapus dengan sinar ultraviolet serta dapat diprogram kembali berulang-ulang. Dan jenis yang disebut EEPROM (Electrically Erasable Programmabel Read Only Memory) yang dapat dihapus secara elektronik dan dapat deprogram kembali.
5.) RAM ( Random Access Memory )Merupakan jenis jenis memori yang dapat dibaca, diisi, dan diubah menurut kebutuhan (volatile). RAM mempunyai sifat sementara. Sifat sementara ini maksudnya adalah jika terjadi mati listrik maka data yang berada dalam RAM akan hilang. Misalnya, Pada saat anda mengetik yang ketikan telah sampai dua lembar, tetapi belum disimpan hasilnya ke dalam disket atau harddisk, hasil ketikan Anda akan berada di dalam RAM. Bila terjadi mati listrik maka data yang ada di dalam RAM akan hilang, Struktur RAM dibagi menjadi empat bagian utama, yaitu :

* Input Storage, digunakan untuk menampung input yang dimasukkan melalui alat input.
* Program Storage, digunakan untuk menyimpan semua instruksi-instruksi program yang akan diakses.
* Working storage, digunakan untuk menyimpan data yang akan diolah dan menyimpan hasil pengolahan.
* Output Storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke alat output. Berdasarkan struktur RAM tersebut, data yang diinput ke dalam sistem komputer akan ditampung ke dalam input storage, bila data dalam bentuk instruksi program maka akan dimasukkan ke dalam program storage, dan bila dalam bentuk data dan hasil pengolahan data maka akan dimasukkan ke working storage, kemudian sebelum data akan ditampilkan atau output maka akan disimpan ke dalam output storage.

Terdapat beberapa jenis RAM yang beredar dipasaran hingga saat ini yaitu :

1. FPM DRAM (Fast Page Mode Random Access Memory), RAM yang paling pertama kali ditancapkan pada slot memori 30 pin mainboard komputer, dimana RAM ini dapat kita temui pada komputer type 286 dan 386. Memori jenis ini sudah tidak lagi diproduksi.

2. EDO RAM ( Extended Data Out Random Access Memory), RAM jenis ini memiliki kemampuan yang lebih cepat dalam membaca dan mentransfer data dibandingkan dengan RAM biasa. Slot memori untuk EDO – RAM adalah 72 pin. Bentuk EDO-RAM lebih panjang daripada RAM yaitu bentuk Single Inline Memory Modul (SIMM). Memiliki kecepatan lebih dari 66 Mhz

3. BEDO RAM (Burst EDO RAM), RAM yang merupakan pengembangan dari EDO RAM yang memiliki kecepatan lebih dari 66 MHz.

4. SD RAM (Synchronous Dynamic Random Access Memory), RAM jenis ini memiliki kemampuan setingkat di atas EDO-RAM. Slot memori untuk SD RAM adalah 168 pin. Bentuk SD RAM adalah Dual Inline Memory Modul (DIMM). Memiliki kecepatan di atas 100 MHz.

5. RD RAM (Rambus Dynamic Random Access Memory). RAM jenis ini memiliki kecepatan sangat tinggi, pertama kali digunakan untuk komputer dengan prosesor Pentium 4. Slot Memori untuk RD RAM adalah 184 pin. Bentuk RD RAM adalah Rate Inline Memory Modul (RIMM). Memiliki kecepatan hingga 800 MHz.

6. DDR SDRAM (Double Data Rate Synchronous Dynamic RAM). RAM jenis ini memiliki kecepatan sangat tinggi dengan menggandakan kecepatan SD RAM, dan merupakan RAM yang banyak beredar saat ini. RAM jenis ini mengkonsumsi sedikit power listrik. Slot Memori untuk DDR SDRAM adalah 184 pin, bentuknya adalah RIMM.

3. Output Device
Output device bisa diartikan sebagai peralatan yang berfungsi untuk mengeluarkan hasil pemrosesan ataupun pengolahan data yang berasal dari CPU kedalam suatu media yang dapat dibaca oleh manusia ataupun dapat digunakan untuk penyimpanan data hasil proses.Jenis dan media dari output device yang dimiliki oleh komputer cukup banyak.

- Media yang pertama adalah Visual Display, output yang ada akan disajikan melalui suatu alat yang bentuknya mirip dengan televisi. Pada saat ini, visual display sudah merupakan satu kesatuan dari sebuah komputer

- Media kedua yang bisa digunakan sebagai output device adalah berupa kertas. Output yang dihasilkan akan berbentuk cetakan huruf ataupun pelbagai gambar.

- Media magnetic merupakan media ketiga yang bisa digunakan untuk menampung output komputer. Output yang ada akan disajikan dalam bentuk guratan-guratan magnetic yang bisa digunakan untuk menyimpan secara langsung hasil pemrosesan. Media ini telah dibahas pada bab sebelumnya, yaitu media penyimpan data.

- Speaker merupakan media output yang berikut bagi komputer. Rekaman suara merupakan jenis output device yang dihasilkan oleh komputer generasi mutakhir dengan menggunakan pelbagai peralatan audio message. Media ini tidak dibahas dalam bab ini.

Contoh peralatan input, proses dan output
1. Input:
a) Keyboard fungsinya untuk memasukan data berupa perintah, data karakter/angka dan symbol



b) Mouse fungsinya sebagai navigasi dan pointing seuatu objek di komputer serta memberikan pilihan menu (klik kanan) atau mengeksekusi (klik kiri)



c) Scanner adalah sebuah alat yang dapat berfungsi untuk meng-copy atau menyalin gambar atau teks yang kemudian disimpan ke dalam memori komputer.

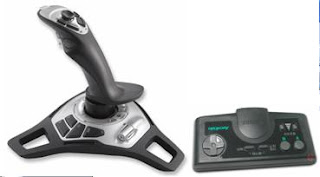

d) Joystik adalah sebuah Alat yang biasa digunakan pada permainan (games) komputer. Fungsinya sebagai alat navigasi dan mengeksekusi.



e) Barcode Reader Fungsinya adalah untuk membaca suatu kode yang berbentuk kotak-kotak atau garis-garis tebal vertical yang kemudian diterjemahkan dalam bentuk angka-angka. Kode-kode ini biasanya menempel pada produk-produk makanan, minuman, alat elektronik dan buku



f) Light Pen adalah pointer elektronik yang digunakan untuk modifikasi dan men-design gambar dengan screen (monitor).



g) Touchpad Unit masukkan ini biasanya dapat kita temukan pada laptop dan notebook, yaitu dengan menggunakan sentuhan jari.



h) Kamera Digital fungsinya untuk memasukan data berupa gambar



i) Mikropon dan Headphone berfungsi untuk merekam atau memasukkan suara yang akan disimpan dalam memori komputer atau untuk mendengarkan suara.





j) Graphics Pads merupakan input masukan untuk menggambar objek pada monitor



2. Proses
1) Prosesor Alat ini berfungsi sebagai pengolah data, processor merupakan bagian yang sangat penting dalam komputer.



2) Memory (Register, Cache memory, ROM, RAM )
a) Register merupakan jenis memori yang terdapat pada processor dan sebagai memori internal processor
b) Cache memory Merupakan memori yang dapat meningkatkan kecepatan komputer dan dikatakan sebagai memori perantara.
c) ROM ( Read Only Memory) Memori dalam CPU berfungsi membantu proses kerja komputer. ROM adalah salah satu memori, mempunyai sifat hanya dapat dibaca dan tidak bisa diubah dan mempunyai sifat yang permanen atau tetap (non volatile)



d) RAM ( Random Access Memory )Merupakan jenis jenis memori yang dapat dibaca, diisi, dan diubah menurut kebutuhan (volatile). RAM mempunyai sifat sementara



3. Output
1) Monitor merupakan unit keluaran yang memberikan informasi kepada pengguna computer dari hasil peoses dan masih dalam bentuk softcopy



2) Printer peralatan dari komputer yang dapat mencetak teks atau gambar ke media kertas atau media lainnya seperti kertas transparansi



3) Speaker merupakan peralatan yang memberkan keluaran dalam bentuk suara



4) Plotter adalah alat yang digunakan untuk mencetak gambar dengan ukauran besar



Memory yang tadi diatas disebutkan adalah termasuk memory primer, dan yang di bawah ini adalah contoh dari memory sekunder:
1. Hardisk berfungsi untuk menyimpan data dalam jangka waktu yang panjang dan dalam kapasitas yang besar



2. cd-drive fungsinya untuk membaca cd-rom sebagai penyimpan data





3. floppy drive berfungsi untuk membaca floppy disk sebagai penyimpan data





4. flashdisk merupakan alat penyimpan data terbaru, yang sangat fleksibel dengan kehandalan yang sangat luar biasa dan bisa dibawa kemanapun
